一，總體規劃。

　　一般來說，國際信息通信標準是隨著科技的發展而逐步修訂和完善的。隨著新技術的發展和新產品的出現，綜合布線系統也逐漸完善和成熟。在設計智能建筑PDS期間，需要提出和研究近期和長期的需求。目前國際上所有的綜合布線產品都只提出15年的質量保證體系，沒有提出多少年的投資保證。為了保護建筑投資者的利益，可以采取總體規劃、分布實施、水平布線盡可能一步到位。主干線大多設置在建筑物弱電井中，更換或擴展方便;水平布線位于建筑物的天花板或管道中，施工成本高于初始投資的材料。如果更換水平布線，會損害建筑結構，影響整體美觀。所以在設計水平布線上，盡量選擇檔次高的電纜和連接件，縮短布線周期。

　　二，系統設計。

　　綜合布線是智能大廈建設中的一項新興技術工程，并非完全是建筑工程中的弱電工程。

　　智能建筑由智能建筑環境中的系統集成中心通過綜合布線系統連接和控制3A系統組成。布線系統設計是否合理直接影響3A功能。(3A是建筑自動化-BuildingAutomation、辦公自動化-OfficeAutomation、通信自動化-CommunicationAutomation)

　　設計和實現合理的綜合布線系統通常有六個步驟:

　　1.獲取建筑平面圖;

　　2.分析用戶需求;

　　3.系統結構設計;

　　4.布線路由設計;

　　5.繪制布線施工圖;

　　6.編制布線材料清單。

　　星形拓?fù)浣Y(jié)構布線方式，功能多樣，可使任何子系統單獨布線，每個子系統都是一個獨立的單元組，改變?nèi)魏巫酉到y(tǒng)時，都不會影響其他子系統。

　　一種完美確定設計的布線走線系統，其目的是，在規定的時間之外，允許在有新需求的整合過程中，不再進行水平布線，破壞建筑裝飾，影響審美。

　　為了使智能建筑和智能建筑園區的工程設計具體化，根據實際需要，將綜合布線系統分為三個設計等級

　　一、基本類型。

　　適用于配置標準低的綜合布線系統，采用銅芯電纜組網。

　　基礎綜合布線系統配置：

　　(1)每個工作區(站)都有一個信息插座;

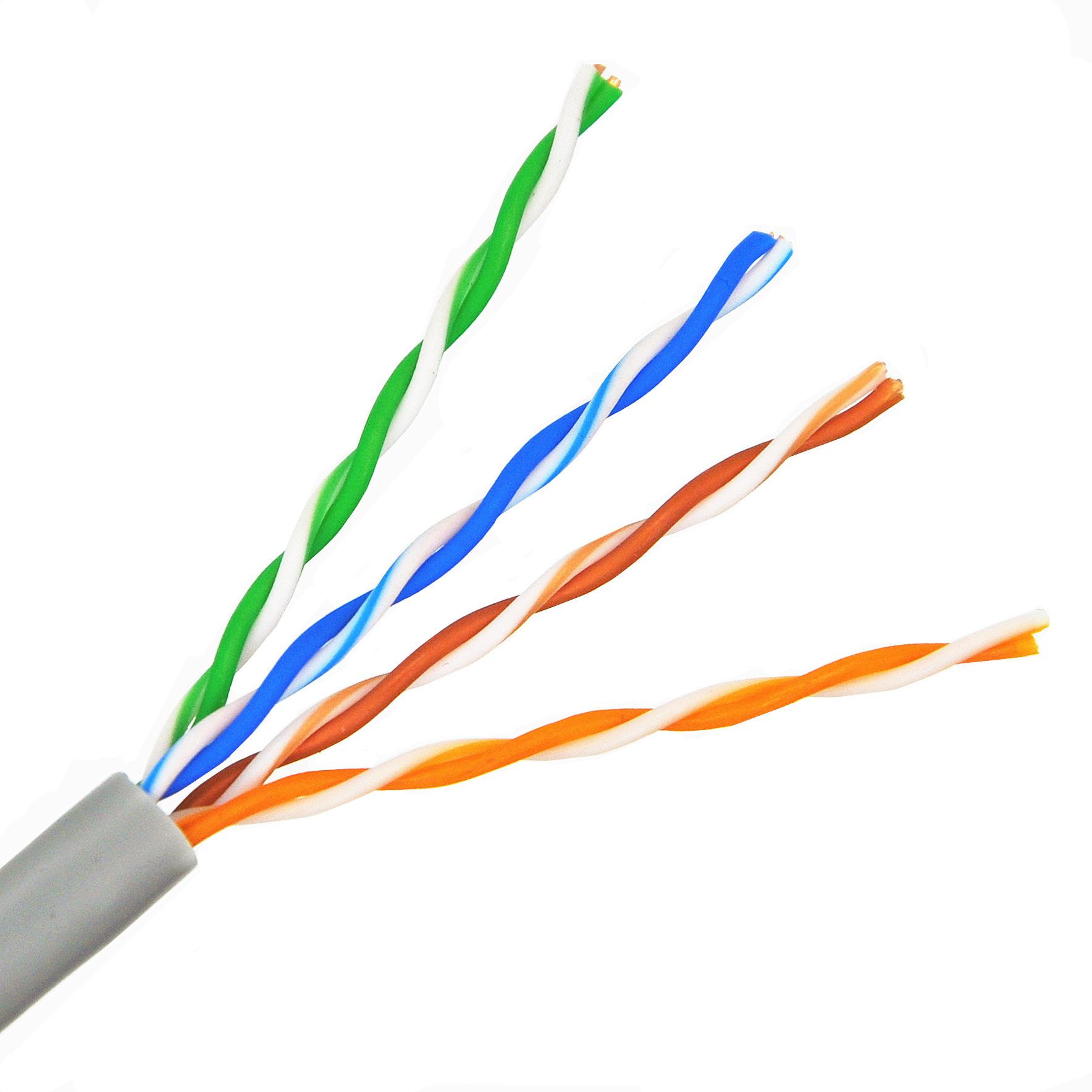

　　(2)每個工作區(站)的配線電纜為4對雙絞線，引至樓層配線架;

　　(3)完全使用夾接交接硬件;

　　(4)每個工作區(站)的干線電纜(即從樓層配線架到設備之間的總配線架)至少有2對雙絞線。

　　二、增強型。

　　適合中等配置標難的綜合布線系統，采用銅芯電纜組網。

　　強化綜臺布線系統配置：

　　(1)每個工作區(站)有兩個以上的信息插座;

　　(2)各工作區(站)的配線電纜為獨立的4對雙絞線，引至樓層配線架;

　　(3)采用夾接(110A系列)或連接(110P系列)交接硬件;

　　(4)每個工作區(站)的干線電纜(即樓層配線架至設備問總配線架)至少有3對雙絞線。

　　三、綜合型。

　　適用于配置標準高的綜合布線系統，采用光纜和銅芯電纜混合組網。

　　綜合布線系統配登：

　　(1)在基礎型和增強型綜合布線系統的基礎上增加光纜系統;

　　(2)每個基本工作區的干線電纜至少配備2對雙絞線;

　　(3)每個增強工作區的干線電纜至少有3對雙絞線。

　　綜合布線系統應滿足支持?jǐn)?shù)據系統的傳輸速度要求，并選擇相應級別的傳輸電纜和設備。

　　綜合布線系統應滿足支持的語音、數據和圖像系統的傳輸標準要求。

　　綜合布線系統所有設備之間連接端子、塑料絕緣系統所有設備之間應有色標。不但每條線對都是用顏色識別的，而且只有線束組也使用相同圖表中的色標。這有利于維護和維護。它也是綜合布線系統的一個特點。

　　所有基礎型、增強型、綜合型綜合布線系統都可以支持語音、數據、圖像等系統，可以根據工程需要轉向功能更高的布線系統。兩者的主要區別在于:

　　(1)支持語音和數據服務的方式;

　　(1)移動和重新布局時線路管理的靈活性。

　　一、基本型綜臺布線系統的特點。

　　(1)是一種具有價格競爭力的綜合布線方案，可以支持所有語音和數據的應用;

　　(2)適用于語音、語音/數據或高速數據;

　　(3)技術人員管理方便;

　　(4)采用氣體放電管式過壓保護，并能自動復流;

　　(5)可以支持多個計算機系統的數據傳輸。

　　2)增強綜合布線系統的特點。

　　二、增強型綜合布線系統不僅具有增強功能，還可以提供發展空間。支持語音和數據應用，可根據需要使用端子板進行管理。

　　(1)每個工作區有兩個信息插座，不僅靈活，而且功能齊全。

　　(2)任何一個信息插座都可以提供語音和高速數據應用;

　　(3)根據需要使用端子板進行管理;

　　(4)是一種經濟有效的綜合布線方案，可為多個數據設備制造部門提供環境服務。

　　(5)采用氣體放電管式過壓保護護和自重過電壓保護。

　　三、綜合布線系統的特點。

　　綜合布線系統的主要特點是引入光纜，適用于大型建筑或建筑群，其他特點與基本型或增強型相同。

　　綜合布線系統的設計要點：

　　1.在PDS設計的初始階段，設計者應該這樣做：

　　1)評估用戶的通信要求和計算機網絡要求;

　　2)評估用戶建筑控制設備的自動化程度。

　　3)評估安裝設施的實際建筑或建筑環境和結構。

　　4)確定通信、計算機網絡和建筑控制中使用的傳輸介質。

　　2.通知用戶單位初步的系統設置方案和預算成本。

　　3.收到最終合同批準后，完成以下系統配置、布局藍圖和文檔記錄:

　　1)電纜線路由文件。

　　2)是光纜的分配和管理。

　　3)布局與接合細節。

　　4)光纜鏈路和損耗預算。

　　5)施工許可證。

　　6)訂單信。

　　像任何工程一樣，系統設計方案和施工圖的詳細程度會隨工程項目的復雜程度而變化，與合同條款、可用資源和工期有關。

　　設計文件必須完整，以檢查指定的PDS設計等級是否符合規定的標準。此外，在驗收系統滿足所有設計要求之前，必須有這樣的設計文件。

　　4.必須始終確保合同規定的光纜鏈路的一致性測試，并且光纜鏈路的損失是可以接受的。

　　在結構化接線系統中，接線硬件的性能規格主要包括：接線架、傳輸介質、通訊插座、插座板、線槽和管路等。

　　一是介質。

　　主要有雙絞線和光纖，國內主要采用雙絞線和光纜的混合方式。光纖主要用于高質量的信息傳輸和主干連接。根據信號傳輸方式，可分為多模光纖和單模光纖，直徑62.5/125微米。多模光纖主要用于水平連接，單模光纖主干主要用于垂直主干。

　　二是接頭和插座。

　　每個工作區至少要有兩個信息插座，一個是語音，一個是數據。插座的管腳組合如下:1&2、3&6、4&5、7&8。

　　我國基本采用北美結構化布線戰略，即使采用雙絞線十光纖混合布線方式。雙絞線分為屏蔽線和非屏蔽線。

　　屏蔽系統是為了保證系統在干擾環境下的傳輸性能。抗干擾性能包括兩個方面，即系統抵抗外部電磁干擾的能力和系統本身向外部發射電磁干擾的能力。對于后者，歐洲已經通過了電磁兼容性測試標準EMC標準。實現屏蔽的一般方法是在連接硬件的外層包裹金屬屏蔽層，以過濾不必要的電磁波。目前，有兩種不同結構的屏蔽線:STP和S-STP。

　　屏蔽層應接地。當頻率低于1頻率低于1MHz時，可以稍微接地。當頻率高于1MHz時，EMC認為最好在多個位置接地。通常的做法是在每個波長的十分之一的長度上接地，接地線的長度應該小于波長的十二分之一。如果接地不良(接地電阻過大、攔地電位不平衡等。)，會產生電位差，從而構成保證屏蔽系統性能的障礙和隱患。

　　值得注意的是，屏蔽電纜不能決定系統的整體EMC性能。屏蔽系統的整體性取決于系統中最弱的部件。例如跳躍面板、連接器信息口、設備等。因此，如果屏蔽線在安裝過程中出現攻擊，則構成子屏蔽系統中最危險的環節。
