超五類的配線架已經出現很久了，也許有一些剛剛接觸的小伙伴不太懂，今天就來跟大家講解一下。

      配線架是樓層管理間系統中最重要的組件，是實現垂直干線和水平布線兩個子系統交叉連接的樞紐。配線架通常安裝在機柜或墻上。超五類配線架主要是指具體滿足千兆傳輸性能的配線架。

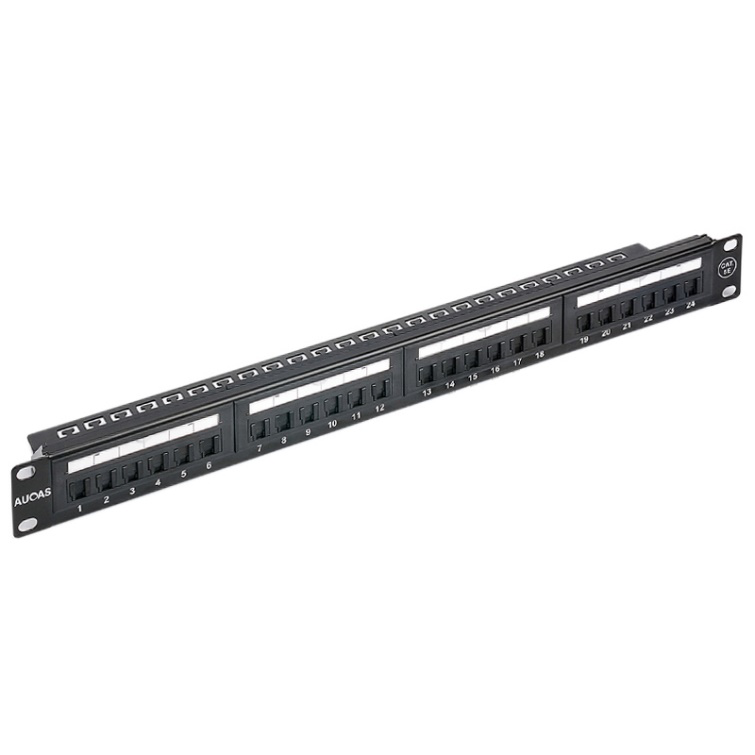

奧卡斯 超五類防塵打線式配線架

    超五類配線架主要用于千兆網上，生產商提倡，現在也普通應用于局域網中，因?yàn)閮r(jià)格方面比五類線貴不了多少，而現用的六類配線架，一般用于ATM網絡中，公司局域網中暫時還不推薦采用。 目前在一般局域網中常見的是超五類或者六類配線架，特別是目前的超五類和六類配線架可以輕松提供155Mbps的通信帶寬，并擁有升級至千兆的帶寬潛力，因此，成為當今水平布線的首選 。而配線架又可分為：屏蔽配線架和非屏蔽配線架，大多數局域網使用非屏蔽配線架(UTP—Unshielded Twisted Pair)作為布線的傳輸介質來組網。

    配線架的定位是在局端對前端信息點進行管理的模塊化的設備。前端的信息點線纜(超5類或者6類線)進入設備間后首先進入配線架，將線打在配線架的模塊上，然后用跳線(RJ45接口)連接配線架與交換機。總體來說，配線架是用來管理的設備，比如說如果沒有配線架，前端的信息點直接接入到交換機上，那么如果線纜一旦出現問題，就面臨要重新布線。此外，管理上也比較混亂，多次插拔可能引起交換機端口的損壞。配線架的存在就解決了這個問題，可以通過更換跳線來實現較好的管理。

      作為一個弱電施工的技術人員，正確的使用配線架是尤其的重要，如果操作不當，不但不會損壞配線架，還會耽誤任務工期。下面就跟大家講解一下使用配線架的打線方式：

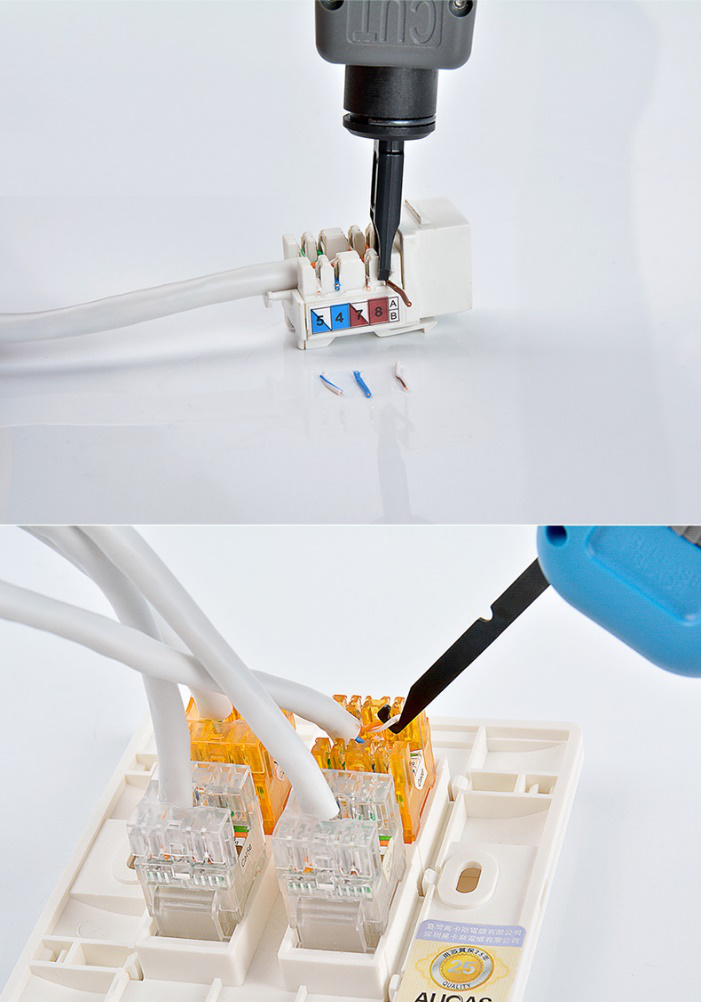

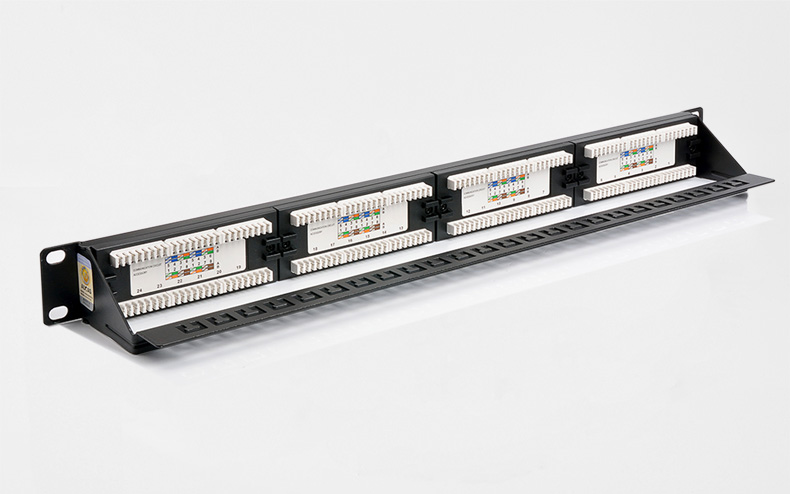

      1.先將雙絞線剝皮，露出里面的八股線，然后使用單對110型打線刀，根據配線架的標識用110型打線刀將雙絞線線序準確的壓入配線架中(配圖演示為模塊但原理相同)。

　　2.接著將雙絞線多余的線頭給剪短，然后用扎帶把雙絞線固定在配線架后面的理線架上。（注意打線的時候不要太大力，避免壓壞配線架。）

     奧卡斯公司通過了ISO9001（2008）質量管理體系認證。研發出超六類系列系統UTP Cat.6A屏蔽布線系統，適應大數據中心需求，同時經過多個檢驗機構質量檢測認證，在美國、歐洲、馬來西亞、瑞士、德國、中東及南非等國家以自主品牌設有聯絡處或經銷處，并在30多個國家和的區提供OEM服務，提供全球化的產品服務。

      奧卡斯科技是集銅纜布線、光纜布線、智能化電子配線架解決方案、數據中心MTP/MPO高密度解決方案、數據中心冷通道解決方案、數據中心八類銅纜解決方案、安防線纜等產品的自主研發、設計、生產、銷售于一體的高新技術企業。公司以追求用戶需求為導向，為用戶提供具奧卡斯專屬魅力的產品。奧卡斯布線四色好方便!

      以追求用戶需求為導向，為用戶提供具奧卡斯專屬魅力的產品。奧卡斯以民族為基石，為企業及個人打造工業級智能化網絡通信方案，每一個AUCAS奧卡斯作品承載的是一份責任和民族復興的使命！
