綜合布線施工方案

一 施工方案設計的依據

《ISO/IEC 11801》 商業建筑物綜合布線系統國際標準

《EIA/TIA 568A》  商業建筑物綜合布線系統美國標準

《EIA/TIA 569》   通信布線管線和空間設計施工標準

《建筑與建筑群綜合布線工程設計規范》

《建筑與建筑群綜合布線工程施工及驗收規范》

    ISO/IEC11801 和EIA/TIA-568A 是開放式布線系統設計依據的兩個重要標準。它對開放式布線系統的產品性能參數，系統設計方法和端接配件安裝都作了明確規定。EIA/TIA569是為了配合以上標準對開放式布線系統施工制定的標準?！督ㄖc建筑群綜合布線工程設計規范》、《建筑與建筑群綜合布線工程施工及驗收規范》是我國工程建設標準化委員會于1997年5月頒布的適合我國國情的新標準。

二  施工設計要求

    在開放式布線系統施工設計階段就考慮在工程施工的全過程如何對工程質量作出有效的管理和監控的問題。我們認為，為了保證工程質量，開放式布線系統施工設計應解決好以下幾方面的問題：

1  施工設計：對建筑物結構作出詳細勘測之后，同用戶一起規劃

出管線施工圖。施工設計的合理性對工程質量是至關重要的。

2　施工過程：施工過程的工藝水平與工程質量有直接的關系，我公司將通過細化安裝操作的各個環節來保證對施工質量的控制。我們一般將整個施工過程分成三個環節，即管道安裝，拉線安裝和配件端接。方案的后面部分還將對此作詳細的說明。

3　施工管理：我公司為工程實施制定有詳盡的流程，以便于對工程施工的管理。施工流程控制要求達到兩個目的：保證工藝質量和及時糾正出現的問題。 方案的后面部分還將對此作詳細的說明。

4 質量控制：我公司在以往的工程施工中建議由用戶和我公司的技術人員組成質量監督小組，并編制質量控制日志，由當班的工程小組負責人填寫，監督小組負責人簽字。

三  管道材料選擇和施工要求

1 水平子系統

   水平子系統的走線管道由兩部分構成：一部分是每層樓內放置水平傳輸介質的總線槽，另一部分是將傳輸介質引向各房間信息接口的分線管或線槽。從總線槽到分線槽或線管需要有過渡連接。

   總線槽要求寬度與高度的比例為了3:1，在線槽中放置的雙絞線應不超過三層。在線槽中放置的雙絞線密度過大會影響底層雙絞線的傳輸性能。

對于貴單位綜合大樓，每層樓內信息點的密度相對較低建議將用于語音系統的雙絞線和用于數據傳輸?shù)碾p絞線設于一個并列的走線槽內。

水平線槽一般有多處轉彎，在轉彎處應留有足夠大的空間以保證雙絞線有充分的彎曲半徑。根據EIA/TIA569標準，五類4對非屏蔽雙絞線的彎曲半徑應不小于線徑的8倍。最新的標準認為，彎曲半徑大于線徑的4倍已可以滿足傳輸要求了。但有一點是重要的，即保持足夠大的彎曲半徑可以保證系統的傳輸性能。

   在水平線槽的轉彎處，應有墊襯以減小拉線時的摩擦力。

   水平子系統線槽或線管應采用鍍鋅鐵槽或鐵管。

   雙絞線和光纖對安裝有不同的要求，雙絞線垂直放置于豎井之內，由于自身的重量牽拉，日久之后會使雙絞線的絞合發生一定程度的改變，這種改變對傳輸語音的三類線來說影響不是太大，但對需要傳輸高速數據的五類線，這個問題是不能被忽略的，因此設計垂直豎井內的線槽時應仔細考慮雙絞線的固定。雙絞線的固定時的力的大小是應該受到重視的一種技巧，如果扎線太緊可能會降低NEXT值，從而影響線纜的傳輸性能。

   纜線的敷設和保護方式檢驗

1纜線一般應按下列要求敷設：

   纜線的型式、規格應與設計規定相符。

纜線的布放應自然平直，不得產生扭絞、打圈接頭等現象，不應受外力的擠壓和損傷。纜線兩端應貼有標簽，應標明編號，標簽書寫應清晰，端正和正確。標簽應選用不易損壞的材料。纜線終接后，應有余量。交接間、設備間對絞電纜預留長度宜為0.51.0m，工作區為10~30mm；光纜布放宜盤留，預留長度宜為3~5m，有特殊要求的應按設計要求預留長度。

纜線的彎曲半徑應符合下列規定：

1） 非屏蔽4對對絞線電纜的彎曲半徑應至少為電纜外徑的4倍；

2） 屏蔽4對對絞線電纜的彎曲半徑應至少為電纜外徑的6~10倍；

3） 主干對絞電纜的彎曲半徑應至少為電纜外徑的10倍；

4） 光纜的彎曲半工半續徑應至少為光纜外徑的15倍。

   電源線、綜合布線系統纜線應分隔布放，纜線間的最小凈距應符合設計要求。

   在暗管或線槽中纜線敷設完畢后，宜在信道兩端口出口處用填充材料進行封堵。預埋線槽和暗管敷設纜線應符合下列規定：

   敷設線槽的兩端宜用標志表示出編號和長度等內容。敷設暗管宜采用鋼管或阻燃硬質PVC管。布放多層屏蔽電纜、扁平纜線和大對數主干光纜時，直線管道的管徑利用率為50%~60%，彎管道應為40%~50%。暗管布放4對對絞電纜或4芯以下光纜時，管道的截面利用率應為25%~30%。 預埋線槽宜采用金屬線槽，線槽的截面利用率不應超過50%。

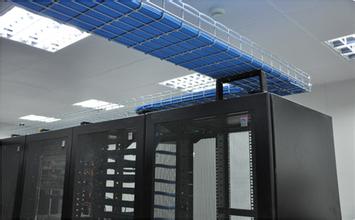

設置電纜橋架和線槽敷設纜線應符合下列規定：

   電纜線槽、橋架宜高出地面2.2m以上。線槽和橋架頂部距樓板不宜小于30mm；在過梁或其它障礙物處，不宜小于50 mm。 槽內纜線布放應順直，盡量不交叉，在纜線進出線槽部位、轉彎處應綁扎固定，其水平部分纜線可以不綁扎。垂直線槽布放纜線應每間隔1.5m固定在纜線支架上。 電纜橋架內纜線垂直敷設時，在纜線的上端和每間隔1.5m處應固定在橋架的支架上；水平敷設時，在纜線的首、尾、轉彎及每間隔5~10m處進行固定。 在水平、垂直橋架和垂直線槽中敷設纜線時，應對纜線進行綁扎。對絞電纜、光纜及其它信號電纜應根據纜線的類別、數量、纜徑、纜線芯數分束綁扎。綁扎間距不宜大于1.5m，間距應均勻，松緊適度。 樓內光纜宜在金屬線槽中敷設，在橋架敷設時應在綁扎固定段加裝墊套。采用吊頂支撐柱作為線槽在頂棚內敷設纜線時，每根支撐柱所轄范圍內的纜線可以不設置線槽進行布放，但應分束綁扎，纜線護套應阻燃，纜線選用應符合設計要求。



建筑群子系統采用架空、管道、直埋、墻壁及暗管敷設電、光纜的施工技術要求應按照本地網通信線路工程驗收的相關規定執行。 保護措施:

水平子系統纜線敷設保護應符合下列要求。

預埋暗管保護要求如下：

1） 預埋在墻體中間的最大管徑不宜超過50 mm，樓板中暗管的最大管徑不宜超過25mm。

2） 直線布管每30m處應設置過線盒裝置。

3） 暗管的轉彎角度應大于90度，在路徑上每根暗管的轉彎角度不得多于2個，并不應有S 彎出現，有彎頭的管段長度超過20m時，應設置管線過線盒裝置；在有2個彎時，不超過15m應設置過線盒。

4） 暗管轉彎的曲率半徑不應小于該管外徑的6倍，如暗管外徑大于50mm時，不應小于10倍。

5） 暗管管口應光滑，并加有護口保護，管口伸出部位宜為25~50mm。

網絡地板纜線敷設保護要求如下：

1） 線槽之間應溝通。

2） 線槽蓋板應可開啟。

3） 主線槽的寬度由網絡地板蓋板的寬度而定，一般宜在200mm左右，支線槽寬寬不宜小于70mm。

4） 地板塊應抗壓、抗沖擊和阻燃。

塑料線槽槽底固定點間距一般宜為1m 鋪設活動地板敷設纜線時，活動地板內凈空應為150~300mm。采用公用立柱作為頂棚支撐柱時，可在立柱中布放纜線。立柱支撐點宜避開溝槽和線槽位置，支撐應牢固。立柱中電力線和綜合布線纜線合一布放時，中間應有金屬板隔開，間距應符合設計要求。干線子系統纜線敷設保護方式應符合下列要求：

    纜線不得布放在電梯或供水、供汽、供曖管道豎井中，亦不應布放在強電豎井中。

干線通道間應溝通。

2   主干子系統



主干子系統用于大樓之間的傳輸，一般采用多對數雙絞線或多模光纖，光纖有極強的抗干擾能力，所以安裝后不會發生如雙絞線那樣的問題，但光纖本身較為脆弱，強力牽拉或彎折會使纖芯折斷，因此安裝時應有有經驗的工程師在現場指道。

光纖的架設可以采用架空、直埋、管道等方法，根據電力公司的實際情況，建議采用直埋的方法，直埋時應在光纖經過的地方做警告標志，以防以后的施工破壞。由于光纖的纖芯是石英玻璃的極易弄斷，所以在施工時絕對不允許超過允許的最小彎曲半徑。捆扎時至少為光纖外徑的10倍；拉線時至少為光纖外徑的15倍。其次，光纖的抗拉強度比銅纜小，因此在施工時，決不允許超過抗拉強度（46N），光纖配線架分掛墻式、機架式兩種，根據端接光纖數目可分為24口、48口、72口幾種，配線架上有適配板，用來安裝耦合器。光纖進入配線架前要適當?shù)乩υM(jìn)入配線架之后要預留有一定備用線纜，以方便安裝、維護。備用的線纜應盤在光纖配線架的卷軸上。

3  管理區子系統

    管理區子系統是工程施工中考慮最復雜的部分。這部分施工應充分考慮環境影響和端接工藝的影響。電磁輻射是考慮管理區子系統安裝環境的主要因素。電磁輻射的影響主要來自兩個方面，一是環境對系統傳輸?shù)挠绊?，一是系統在信息傳輸過程中對環境設備的影響。 在建筑物內，環境對系統傳輸?shù)挠绊懼饕獊碜詮?qiáng)電磁輻射源，如電臺，建筑物內的電梯，馬達，UPS電源，等。如果環境中這些干擾源的影響較大，因考慮采取屏蔽措施，或選擇距離較遠的位置。布線系統的端接工藝是直接影響系統性能的重要因素。在AMP的系統性能參考手冊中強調這部分工作應該由經過AMP ACT III培訓的專業工程師安裝。連接配件的安裝工藝主要影響布線系統的近端串?dāng)_和衰減，而這兩個參數是判斷系統性能的重要依據。在AMP的安裝指南中要求雙絞線的絞合拆開小于0.5英寸。在管理區子系統還要考慮環境的通風，照明，酸堿度，濕度等條件，這些因素將對端接配件造成腐蝕和老化，日久之后會影響系統的性能。管理區子系統內的安全性也要加以考慮，端接配件最好安裝在布線機柜或墻柜內。

4  工作區子系統



工作區子系統在施工時要考慮的因素較多，因?yàn)椴煌姆块g環境要求不同的信息墻座與其配合。在施工設計時，應盡可能考慮用戶對室內布局的需要，同時又要考慮從 信息墻座聯接應用設備（如計算機，電話等）方便和安全。墻上安裝型信息墻座一般考慮嵌入式安裝。在國內采用的是標準的86型墻盒，該墻盒為正方形，規格80 X 80mm，螺絲孔間距60 mm。信息墻盒與電源墻座的間距應大于750px。桌上型墻座應考慮和家具，辦公桌協調，同時應考慮安裝位置的安全性。信息墻盒與電源墻座的間距應大于750px。抬高式地板安裝在預制的AMP地板盒內，盒內可以安裝信息墻座和電源墻座。信息墻座接頭的端接安裝必須由經過AMP ACT III 培訓的專業工程師完成。與管理區子系統的端接一樣，它的安裝工藝對系統的性能有直接的影響。施工過程要求施工過程由三個方面完成：管道安裝，拉線安裝和配件端接。我公司在實施工程安排作業時將人員分成三個梯隊，每個梯隊分成幾個小組，每個小組根據需要由相應的人員組成。

1 管道安裝：由具有電信部門二級通信工程安裝資格的工程隊完

成，工藝質量滿足國家電信部門有關的施工規范和EIA/TIA569標準。布線橋架的焊接，線槽的過渡聯接滿足國家電工標準中對強電安裝的工藝和安全要求。

2 拉線安裝：開放式布線系統對拉線施工的技能要求較其它布線高得多，這主要是由傳輸介質的特點決定的。在開放式布線系統中，采用的傳輸介質一般有兩種類型，一類為雙絞線，另一類為光纖，它們的材料構成和傳輸特征雖然不同，但在拉線時都要求輕拉輕放，不規范的施工操作有可能導致傳輸性能的降低，甚至線纜損傷。

在施工中經?？梢钥吹较铝星闆r：

（1）雙絞線外包覆皮起皺或撕裂，這是由于拉力過大和線槽的轉角，過渡聯接不符合要求造成的。

 (2）雙絞線外包覆皮光滑，看不出問題，但用儀表測量時發現傳輸性能達不到要求，這是由于拉線時拉力過大，使雙絞線的長度拉長，絞合拉直造成的。這種情況用于語音和10MBPS以下的數據傳輸時，影響也許不太大，但用于高速數據



傳輸時則會產生嚴重的問題。

(3）光纖沒有光信號通過，這是由于拉線時操作不當，線纜嚴重彎折

使纖芯斷裂造成的。這種情況常見于光纖布線的彎折之處。

為了避免施工中出現上述問題，在ISO/IEC11801標準EIA/TIA569標準中規定：

雙絞線（尤其是五類雙絞線）拉線時的拉力不能超過13磅（約20公斤）。 光纖的拉力不能超過5磅（約8公斤）。

  我公司為了保證施工的質量，規定：

（1） 拉線時每段線的長度不超過20米，超過部分必須有人接送；    （2） 在線路轉彎處必須有人接送；

（3） 每個拉線小組需配置7個人。

3  配件端接：

   配件端接的工藝水平將直接影響布線系統的性能。公司對其嚴格把關，所有的端接操作都將由經過AMP ACTIII 培訓的專業程師完成。

四 施工工藝技術要求

1) 嚴格按圖紙施工，在保證系統功能質量的前提下，提高工藝標準要求，確保施工質量。

2) 予埋(留)位置準確、元遺漏。

3) 管路兩端設備處導線應根據實際情況留有足夠的冗余。導線兩端應按照圖紙?zhí)峁┑木€號用標簽進行標識，根據線色來進行端子接線，并應在圖紙上進行標識，作為施工資料進行存檔。

4) 設備安裝牢固、美觀、預裝設備、豎成列，墻裝設備端正一致，資料整理正規完整無遺漏，各種現場變更手續齊全有效。

電纜(線)的敷設

   在弱電系統中，大多信號型號都是直流電壓、電流信號或數字信號，故對電纜(線)的敷設工作應注意以下幾點：

1) 電纜敷設必須設專人指揮，在敷設前向全體施工人員交底，說明敷設電纜的根數，始未端的編號，工藝要求及安全注意事項。

2) 敷設電纜前要準備標志牌，標明電纜的編號、型號、規格、圖位號、起始地點。



3) 在敷設電纜之前，先檢查所有槽、管是否已經完成并符合要求，路由與擬安裝信息口的位置是否與設計相符，確定有無遺漏；

4) 檢查預埋管是否暢通，管內帶絲是否到位，若沒有應先處理好；

5) 放線前對管路進行檢查，穿線前應進行管路清掃、打磨管口。清除管內雜物及積水，有條件時應使用0.25Mpa壓縮空氣吹入滑石粉鳳保證穿線質量。所有金屬線槽蓋板、護邊均應打磨，不留毛刺，以免劃傷電纜。

6) 核對電纜的規格和型號；

7) 在管內穿線時，要避免電纜受到過度拉引，每米的拉力不能超過7公斤以便保護線對絞距。

8) 布放線纜時，線纜不能放成死角或打結，以保證線纜的性能良好，水平線槽中敷設電纜時，電纜應順直，盡量避免交叉；

9) 做好放線保護，不能傷保護套和踩踏線纜；

10) 對于有安裝天花的區域，所有的水平線纜敷設工作必須在天花施工前完成；所有線纜不應外露。

11) 留線長度：樓層配線間、設備間端留長度(從線槽到地面再返上)銅纜3--5m,光纜7--9m,信息出口端予留長度0.4m;

12) 線纜敷設時，兩端應做好標記，線纜標記要表示清楚，在一根線纜的兩端必須有一致的標識，線標應清晰可讀。標線號時要求以左手拿線頭，線尾向右，以便于以后線號的確認。

13) 垂直線纜的布放：穿線宜自上而下進行，在放線時線纜要求平行擺放，不能相互絞纏、交叉，不得使線纜放成死彎或打結。

14) 光纜應盡量避免重物擠壓；

15) 匝綁：施工穿線時作好臨時綁扎，避免垂直拉緊后再綁扎，以減少重力下垂對線纜性能的影響。主干線穿完后進行整體綁扎，要求綁扎間距<=1.5M。光纜應時行單獨綁扎。綁扎時如有彎曲應滿足不小于10CM的變曲半徑；

16) 安裝在地下的同軸電纜須有屏蔽鋁箔片以陰隔潮氣。

17) 同軸電纜在安裝時要進行必要的檢查，不可有損傷屏蔽層。

18) 安裝電纜時要注意確保各電纜的溫度要高于5ºC。

19) 填寫好放線記錄表：記錄中主干銅纜或光纖給定的編號應明確樓層號、序號；



20) 電纜敷設完畢后，兩端必須留有足夠的長度，各拐彎處、直線段應整理后得到指揮人員的確認符合設計要求方可掐斷。

21) 線槽內線布放完畢后應蓋好槽蓋，滿足防火、防潮、防鼠害之要求。

機柜(箱)內接線

1) 按設計安裝圖進行機架、機柜安裝，安裝螺絲必須擰緊；

2) 機架、機柜安裝應與進線位置對準；安裝時，應調整好水平、垂直度，偏差不應大于3mm；

3) 按供貨商提供的安裝圖、設計布置圖進行配線架安裝，

4) 機架、機柜、配線架的金屬基座都應做好接地連接。

5) 核對電纜編號無誤

6) 端接前，機柜內線纜應作好綁扎，綁扎要整齊美觀。應留有1米左右的移動余量；

7) 剝除電纜護套時應采用專用開線器，不得喬傷緣層，電纜中間不得產生斷接現象；

8) 端接前須準備好配線架端接表，電纜端接依照接表進行；

9) 來自現場進入機柜(箱)內的電纜首先要進行校驗編號。

10) 來自現場進入機柜(箱)內的電纜要進行固定。

11) 來自現場進入機柜(箱)內的電纜，應留有一定的余量。

12) 來自現場進入機柜(箱)內的電纜一般不容許有接頭。

13) 來自現場進入機柜(箱)內的電纜盡量避免相互交叉。

14) 按圖施工接線正確，連接牢固接觸良好，配線整齊、美觀、標牌清晰。

15) 選用同一信號的電纜顏色要盡可能統一，便于安裝調試和日常維護。

16) 接線時電源線、信號線的顏色加以區分。

17) 在交、直流電源線中：紅線為相線(L)或正(+)；黑線為零線(N)或負線(-)。

18) 在直流信號中：黃色為正線(+)；綠色對負線(-)。

19) 藍色線為數據線。

20) 黃綠相間的雙色線為地線。(注意，但不是直流電的零線和直流電的負線)

21) 接線完畢，由第二人進行復檢確認后，方可送電，以免接線錯誤造成系統設備損壞接地要求

1) 橋架接地方法，應用不小于2.5mm²的銅塑線與主體鋼筋接地。

2) 各機柜、機箱接地電阻不大于1歐姆。

3) 機房設備采取兩種獨立的接地方式，工作接地的聯合接地。工作接地電阻不大于4歐姆，聯合接地電阻不大于1歐姆。

五 施工管理和控制

    施工管理要求達兩個目的：1.控制整個施工過程，確保每一道工序井井有條，工序于工序之間協調配合；2.密切掌握每天的工程進展和質量，發現問題及時糾正。

為了實現上述目標，我公司制定了一套全面質量管理的措施，它概括為以下幾點：

1.實行施工責任人負責制。由總工程師和用戶的專業技術人員負責監督，由管道，拉線和端接梯隊的負責人組成質量控制小組，負責工程進度和工程質量。

2.進場退場簽名。每個施工小組的人員在進場和退場時都需在考勤表上簽名并寫清時間，中間離開也不例外。

3.填寫施工日志。每個施工小組的小組長每天都要在日志表上如實填寫每天的施工進展，梯隊負責人填寫質量檢查情況。

4.每層樓每道工序完成后，由我公司總工程師和用戶負責人進行檢驗，并填寫施工過程質量檢驗表，由雙方檢驗負責人簽字。

通過嚴格的管理，我公司能夠做到工程質量可靠，端接配件工藝完善，線路排列整齊劃一。

六 確保工程施工質量的技術組織措施質量管理的標準

   按ISO9001質量標準建立和完善的質量體系，確保工程安裝質量符合設計規定要求；并針對設計、開發、生產、安裝、服務過程制定質量措施，確保工程項目、產品質量滿足合同規定要求。該質量體系將適用于本工程實施的全過程。

我們的質量方針是：用戶和社會對公司人品和產品（工程）的滿意和受益，是我們永恒的宗旨

我們的質量目標是：一流的人才、一流的技術、一流的產品、一流的工程、一流的服務、一流的管理，讓用戶的風險降為零。我們的承諾是：百年大計、質量第一、緊密配合、相互協調、精心施工、周密組



織、干一項工程、立一座豐碑。質量管理的環節我們將嚴格執行ISO9001系統工程質量體系，并在整個施工過程中，切實抓好以下環節：

1) 施工圖的規范化和制圖的質量標準

2) 管線施工的質量檢查和監督

3) 配線規格的審查和質量要求

4) 配線施工的質量檢查和監督

5) 現場設備或前端設備的質量檢查和監督

6) 主控設備的質量檢查和監督

7) 弱電系統的監控參數設定表的填定和核對，如樓宇自控系統中的DDC監控參數設定表等

8) 調試大綱的審核和實施及質量監督

9) 系統運行時的參數統計和質量分析

10) 系統驗收的步驟和方法

11) 系統驗收的質量標準

12) 系統操作于運行管理的規范要求

13) 系統的保養和維修的規范與要求

14) 年檢的記錄和系統運行總結等

質量活動實施和控制的方法

（1） 設備、材料進場時，應由管理公司、監理單位及本公司管理人員對照合同對進場設備的型號、質量、數量進行審定并做出書面鉗子，不符合合同要求的產品決不能進場，以確保書面材料遞交業主，業主有權批準或不批準，在合同規定時間內給予書面答復。

（2） 隱蔽工程覆蓋前，提前48小時通知業主、管理公司及監理單位進行中間驗收，以確保隱蔽工程的質量。對驗收記錄進行存檔，竣工時移交給業主。

（3） 完善項目管理制度，明確責任劃分，該項目由工程項目經理全面負責。嚴格按圖紙施工，在保證系統功能質量的前提下，提高工藝標準要求，確保施工質量。



（4） 監利質量檢查制度，現場管理人員將定期進行質量檢查并貫穿到整個施工過程中。

（5） 各分項工程應嚴格按操作規程作業，各分租負責人對自己所承擔的工程負全面責任。

（6） 在施工過程中由工程項目經理及各分組負責人，每天不定期檢查，發現質量問題當場口頭傳達解決。次日如再次發現同樣的問題并未解決則再次口頭傳達限期解決；如若還不能解決，則給予書面通知并進行獎金扣罰，扣罰金額大小由工程項目經理酌情而定。

（7） 對業主、監理公司、管理公司提出工程問題的書面文件，核實整改后立即反饋。

（8） 工程調試時的資料妥善保存，在竣工時提供給業主，以使工程交付后，業主能盡快熟悉各系統并進行維護。

（9） 系統運行驗收：當設備安裝完畢并調試運行無誤后，由我公司派現場調試人員進行系統聯調，并向業主提交調試報告。我公司認為所承擔的工程項目全部完成后，書面通知業主進行系統運行驗收。業主可會同主觀部門或組織專家按合同所規定的設計及技術要求進行驗收并辦理驗收手續。
